[TI]SysConfig

1.개요

초보자가 처음부터 SoC 및 보드 초기화, 레지스터 설정 등을 하기는 어렵다.
TI에서 제공하는 툴을 사용해서 이러한 작업을 하면 좀 더 편하게 진행 가능한데..
HalCoGen과 비슷한 기능을 하는 SysConfig가 그런 툴이다.

---

2.주요 기능

2-1.초기 설정

GUI를 이용해 Peripheral, Interrupt 설정 가능

2-2.Diff 기능

SysConfig에서 특정 설정을 바꿨을 때 영향을 받는 소스 코드를 GUI를 통해 확인 가능

---

3.사용 방법

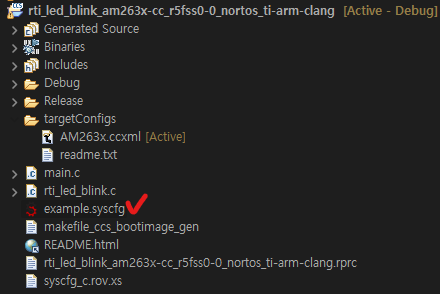

1. Project Explorer에서 example.syscfg 더블 클릭

2. 설정 완료 후, 빌드

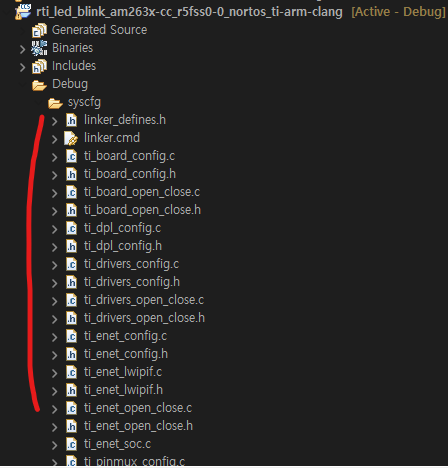

3. Debug or Release 폴더에 자동 생성된 config 파일들이 들어감.


참고) CCS Build Configuration이 Debug면 자동 생성된 파일 뒤에 Debug/syscfg가 붙고, Release면 Release/syscfg가 붙는다.

• Debug : 코드 최적화 비활성. 심볼릭 디버깅 정보가 포함되어 변수 값, 함수 호출 스택 등 쉽게 확인 가능
• Release : 코드 최적화 활성. 실행 속도가 빨라지고, 메모리 사용량 줄어듬.

설정 방법 1

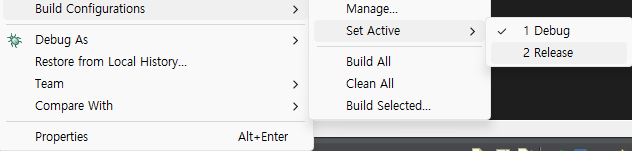

프로젝트 우클릭 - Build Configuration - Set Active에서 선택

설정 방법 2
CCS 창 상단 망치 모양 몇 화살표 클릭 후 선택

3-1.SysConfig 자동 생성 비활성화

1. SysConfig 설정 후 빌드하여 소스 파일 생성
2. Debug or Release 폴더에 자동 생성된 소스 파일을 프로젝트 폴더에 복사

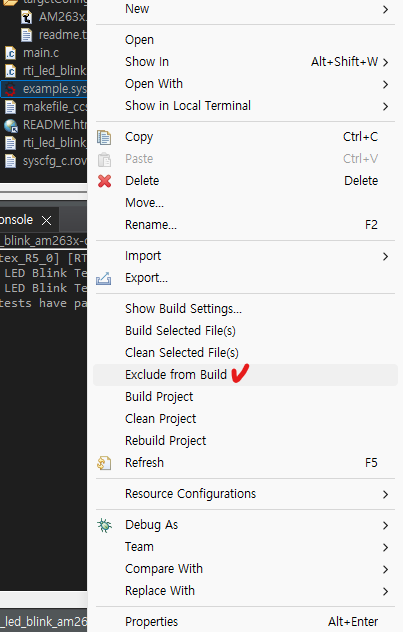

3. 빌드에서 .syscfg 파일을 제외하여 자동 생성 비활성화 가능 (.syscfg 파일 우클릭 -> Exclude from Build)


---

4.Memory Configurator Tool

메모리 설정하는 방법
Linker Command file vs Memory Configurator Tool

---

5.예제

main.c
empty.c
example.syscfg

System_init()
Drivers_open()

• source/dirvers/lib에 있는 Driver 라이브러리와 링크되어야 한다.
• Generated source에 위치한 ti_drivers_open_close.h 파일을 의미함.
  Board_drviersOpen()
• source/board/lib에 있는 Board 라이브러리와 링크되어야 한다.
• Generated source에 위치한 ti_board_open_close.h 파일을 의미함.

Board_driversClose()
Drivers_close()
System_deinit()

---

6.궁금증

SysConfig 설정을 바꾼 다음 다시 빌드하면, 소스 코드가 꼬이는 위험성이 있진 않을까?

링크의 2-2, 2-5항에서 위 궁금증에 대해 간단히 테스트 해봤다..!
말 그대로 간단히 테스트한 결과라서 소스 코드가 꼬이진 않았음

---

참고문헌

TI Resource Explorer
Arm-based microcontrollers - Training - AM26x Academy - SDK Fundamentals 하위의 문서들
