1.개요

Analog Devices사에서 나온 저렴이 버전 오실로스코프
에뮬레이터와 비슷하게 생긴 하드웨어로, Scopy라는 소프트웨어와 함께 사용한다.

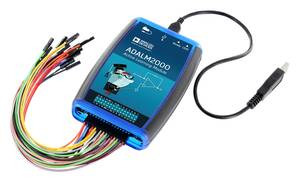

2.ADALM2000

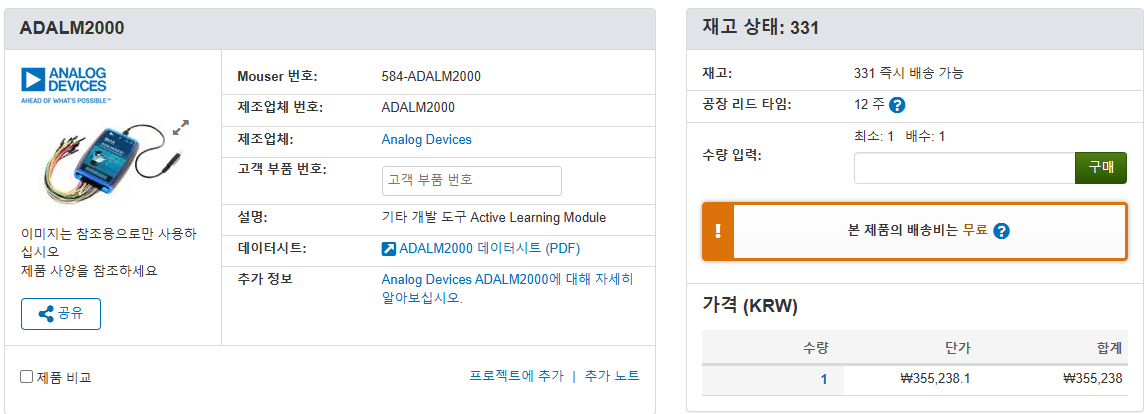

마우저 기준, 35만 5천원..! 보통 스코프가 수백~수천만원 하는 걸 생각하면 가성비로 쓰기 좋을듯하다.

조그만 디바이스에 엄청나게 많은 기능을 지원하는 것으로 나온다.
그 중에서 관심 가는 기능만 나열하자면..

)

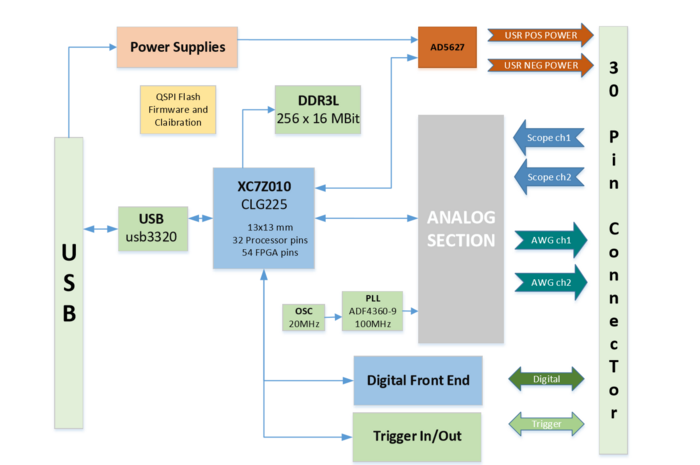

블록 다이어그램은 아래와 같다.

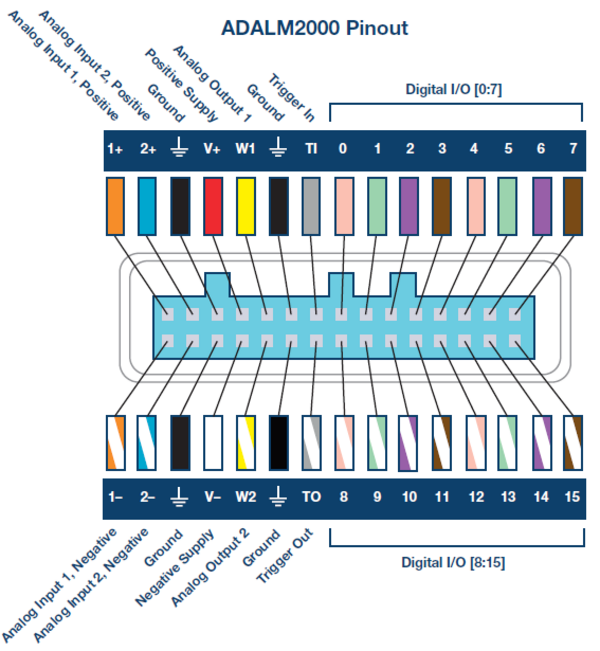

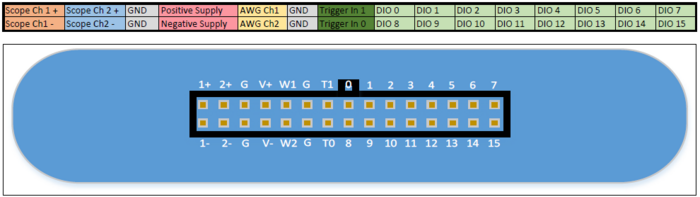

Schematic 및 상세 설명도 있으니, 궁금하면 참고하면 된다.

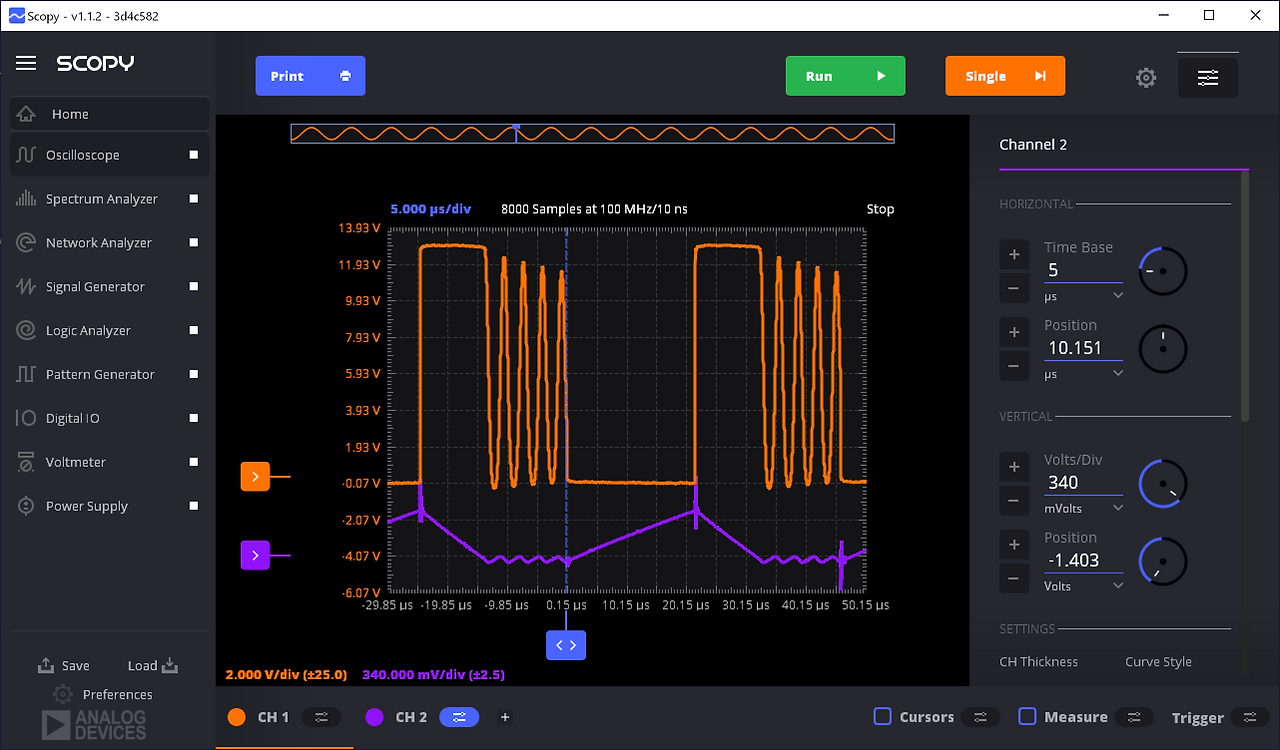

신호를 그래피컬하게 볼 수 있게 해주는 소프트웨어
Windows 버전, 안드로이드 버전 존재

Scopy 깃허브 블로그에 설명이 잘 되어있으니 참고하면 좋을 듯 하다.

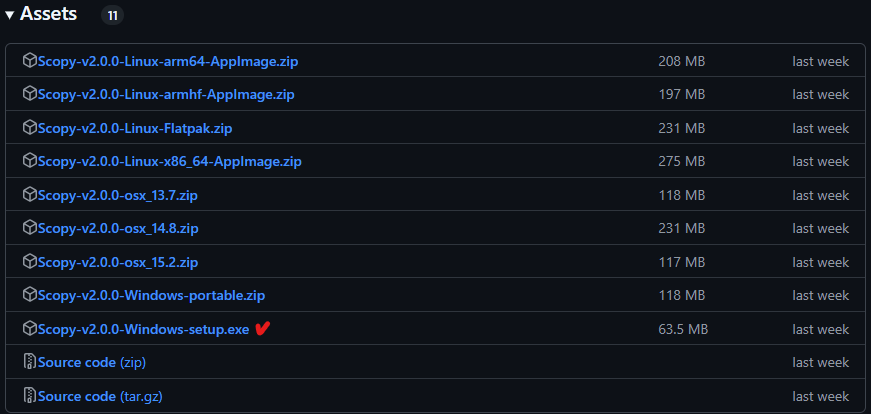

Scopy v2.0.0 다운로드에서 아래로 쭉 스크롤을 내리면 OS별 다운로드 링크가 있다.

본인에게 맞는 OS를 선택해 다운로드 하자.

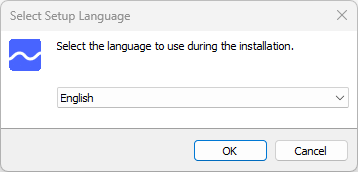

다운로드 받은 파일을 실행하면 설치가 시작된다. 아쉽게도 한국어는 없다.

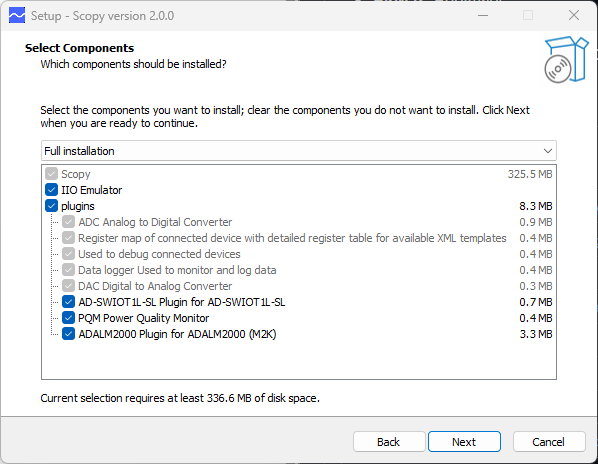

Component는 아직 뭐가 뭔지 잘 모르므로 전부 다 설치해버리자

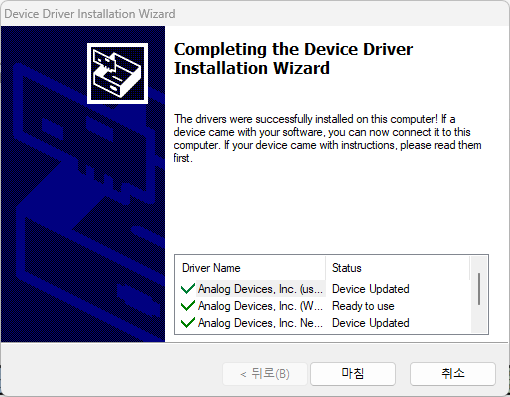

ADALM2000을 정상적으로 사용하려면 드라이버를 설치해야 하는데, 여기서 같이 설치해준다.

PC와 ADALM2000을 USB로 연결하자. LED1이 점멸한다.

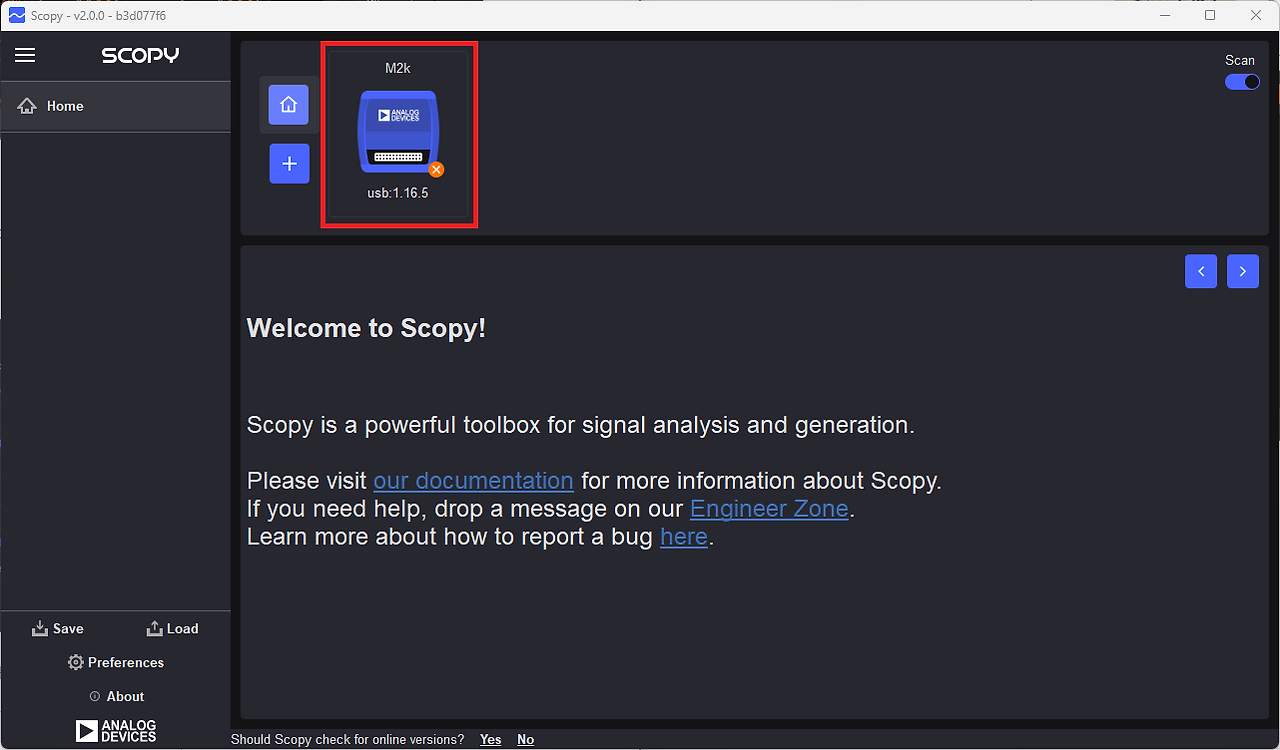

Scopy 설치 완료 후 실행하면 아래와 같이 초기 화면이 뜬다.
M2k라고 쓰여진 아이콘을 누르자..!

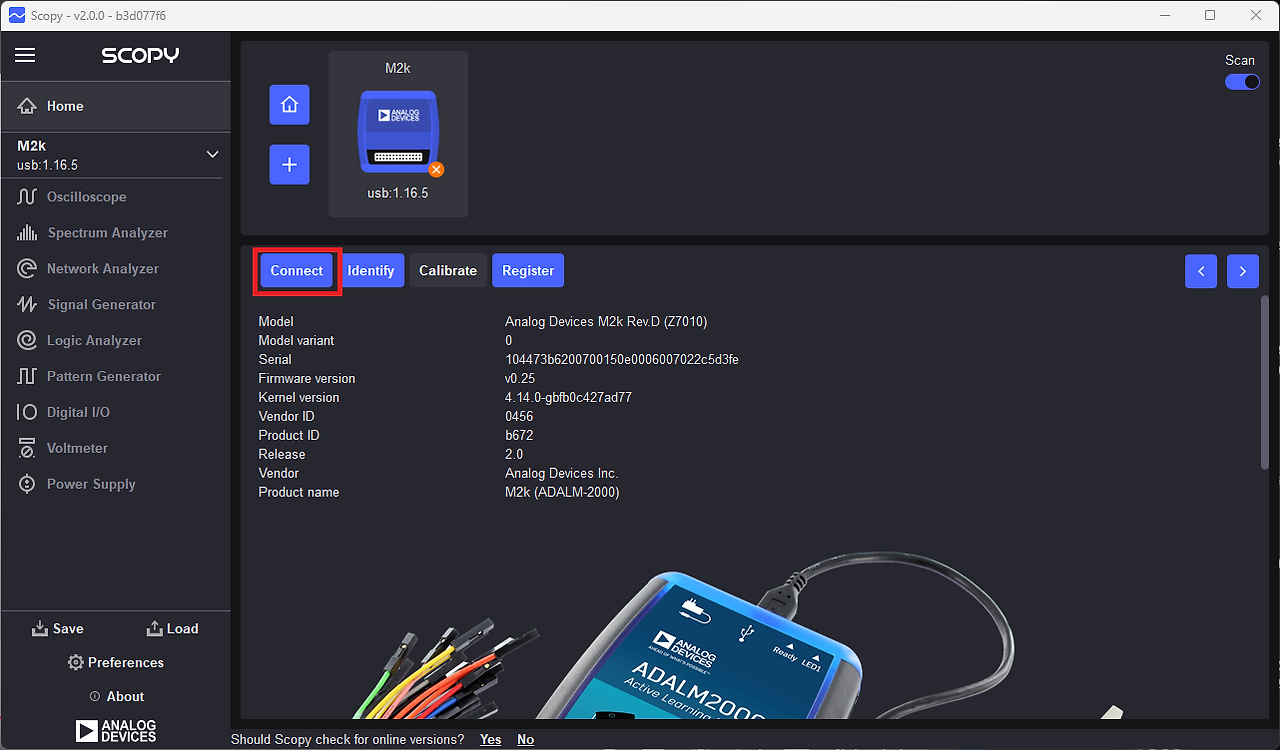

ADALM2000의 모델명, 시리얼 넘버 등 정보가 뜨고 그 위에 버튼이 4개 보인다.
Connect를 누르자.
완료되면 Connect 버튼이 Disconnect로 변하고, 디바이스에서 Ready에 LED가 점등된다.

여기까지 되면 사용 준비가 완료된 것이다..!

함수발생기 기능으로 임의의 신호를 발생시키고, 오실스코프 기능으로 해당 파형을 관찰해보자!

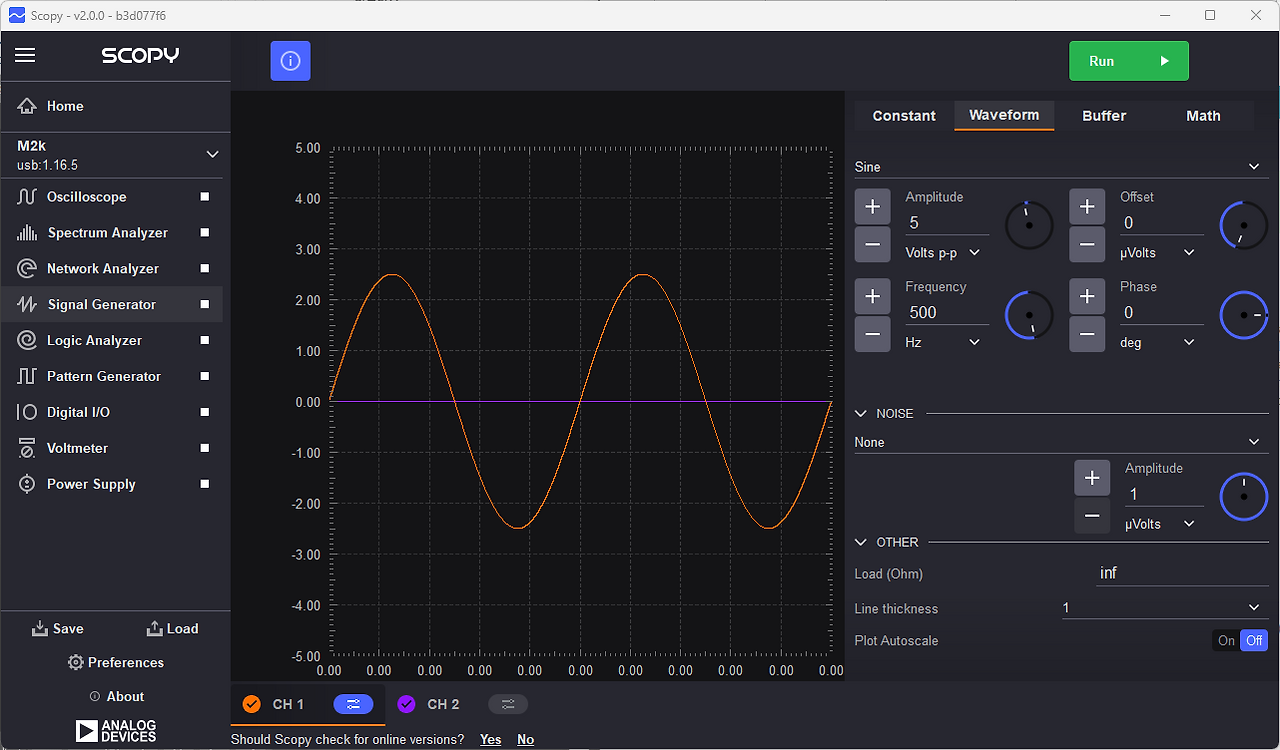

Signal Generator 탭으로 가서, 원하는 Waveform 특성을 설정해준다.
CH1만 5 Vp-p, 500Hz로 설정해줬다.
그 후 상단의 Run 버튼을 누르면 파형이 출력된다.

Signal Generator에서 출력된 파형을 스코프로 확인해보자.
왼쪽의 Oscilloscope 탭으로 가서, CH1 수평/수직축 설정 후 Run 버튼을 누르자.

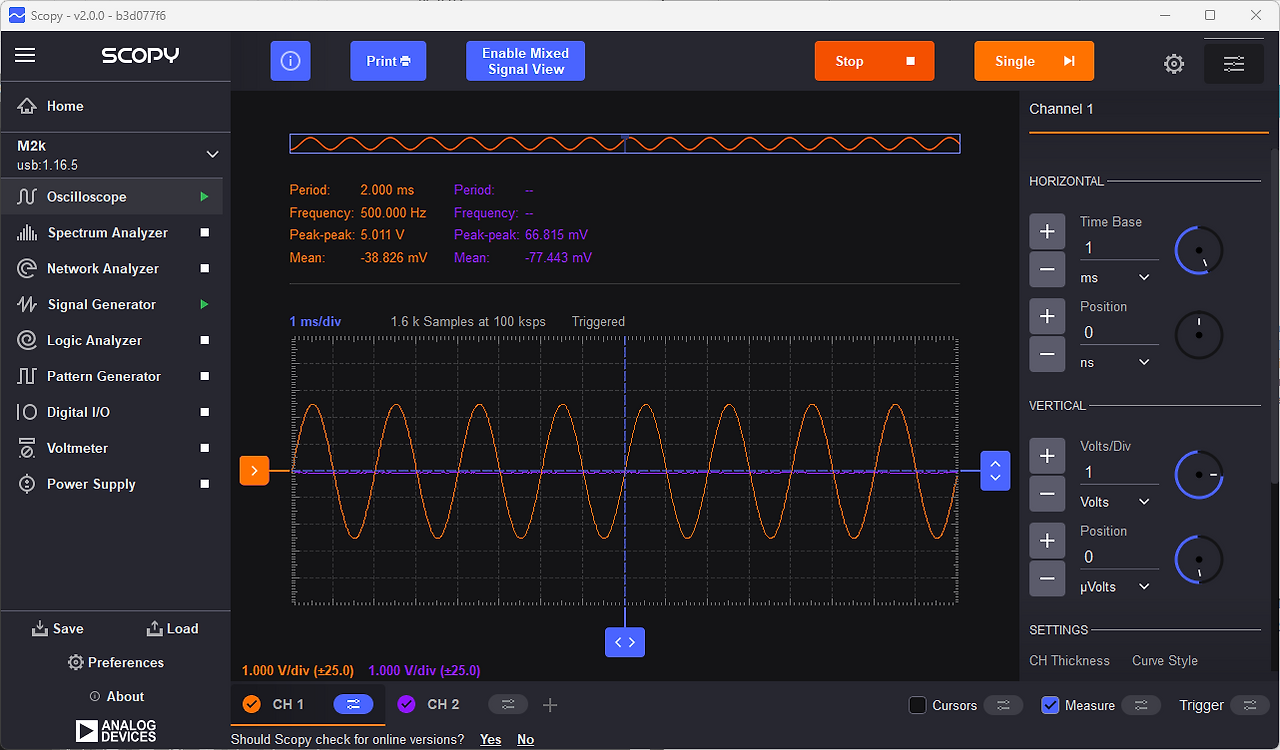

아래 쪽의 Measure 체크박스를 누르면 신호발생기 탭에서 설정해준 전압 레벨, 주파수가 확인되는걸 볼 수 있다.

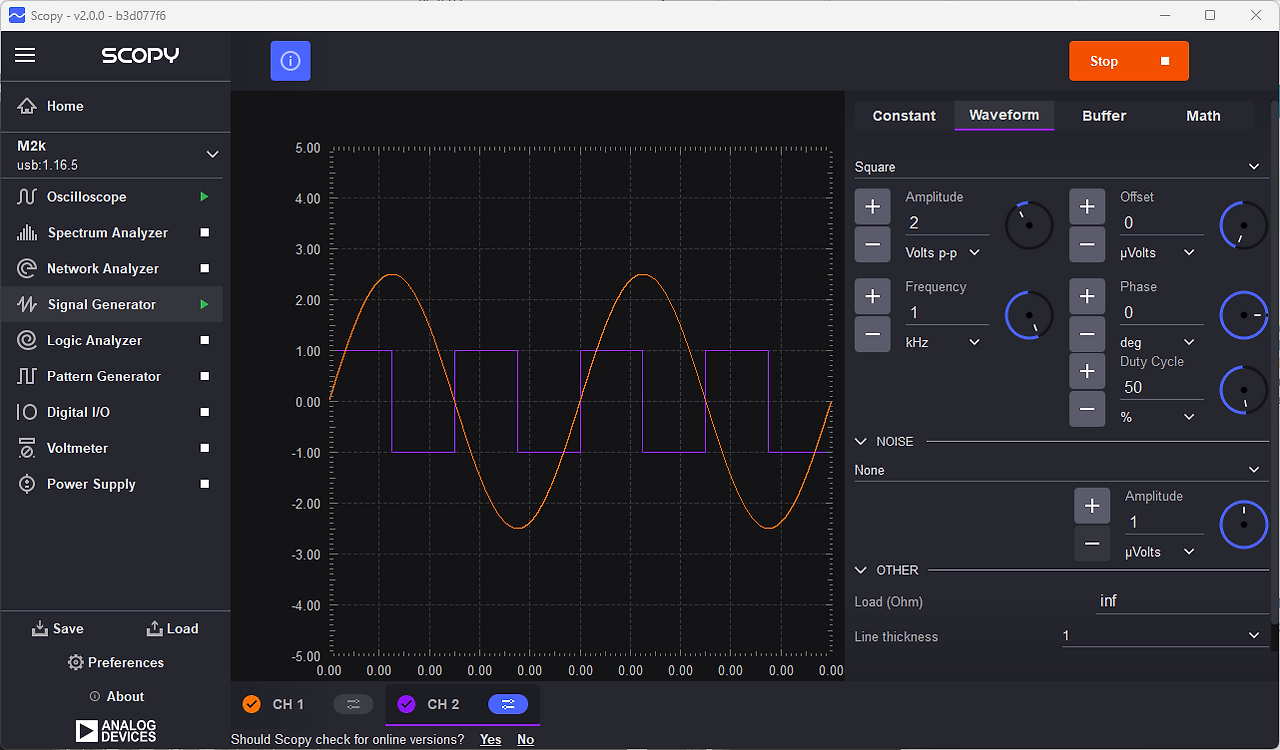

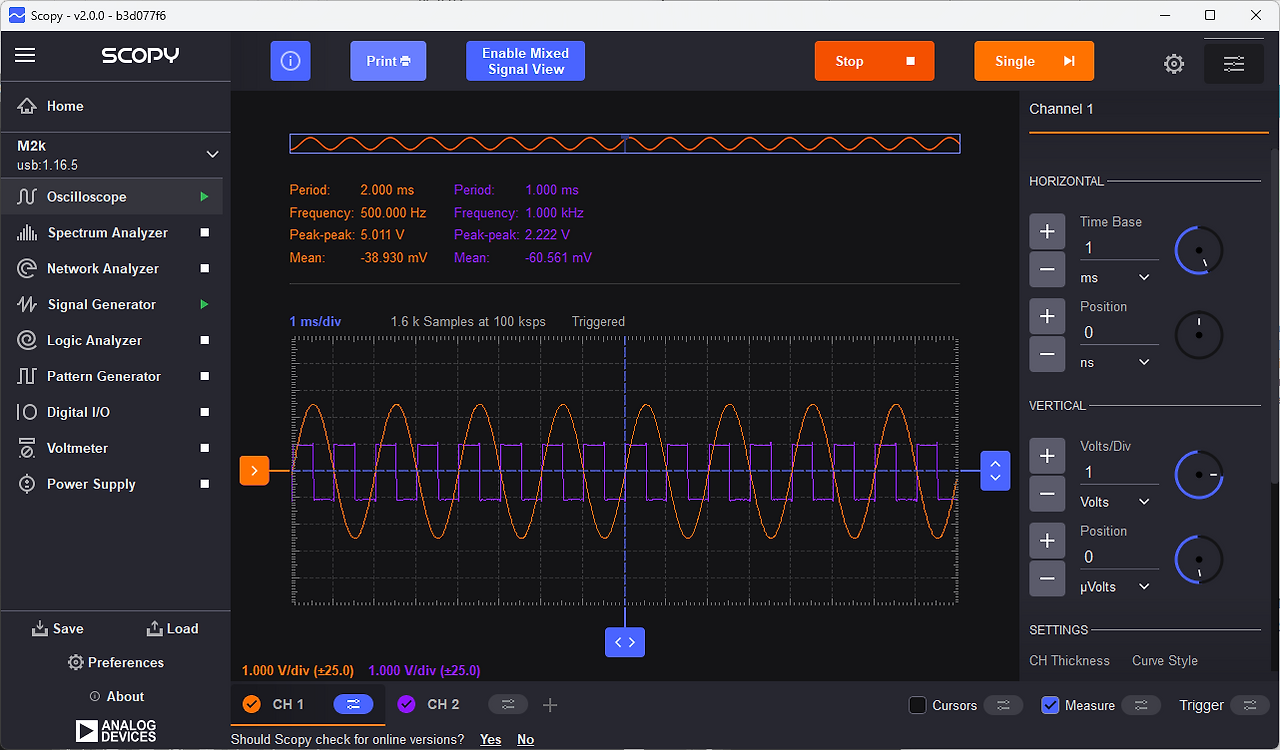

2채널로 테스트 해도 마찬가지도 잘 된다..!
채널1 : 사인파 (5Vp-p, 500Hz)
채널2 : 구형파 (2Vp-p, 1kHz)

소형 디바이스에 꽤나 다양한 기능들이 포함되어있다.
회사에서 쓰기엔 부족할 수 있겠지만, 집에서 취미 생활 정도 하는데는 전혀 지장이 없을 듯 하다.
